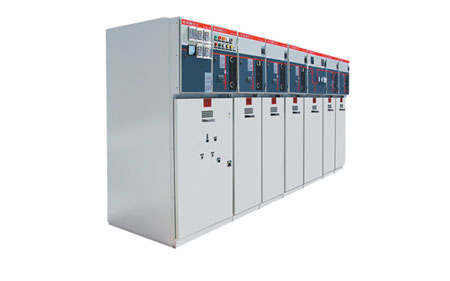

一、XGN15-12型交流高壓金屬封閉開關柜,SF6環網柜產品概述

XGN15-12型交流高壓金屬封閉開關柜（SF6環網柜），適用于額定電壓7.2~12KV、額定電流630A的環網供電系統中，可配裝六氟化硫負荷開關及組合電器、電流互感器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡潔、體積小、聯鎖可靠等特點。

開關設備廣泛用于工業及民用電纜環網及供電終端，特別適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等配電系統中，作為接受和分配電能之用，亦適于裝入預裝式變電站。

二、XGN15-12型交流高壓金屬封閉開關柜,SF6環網柜型號說明

M稱	單位	數值
額定電壓	KV	12
額定頻率	HZ	50
主母線額定電流	A	630
額定短路開斷電流	KA	50
額定短路關合電流（峰值）	KA	50/125
額定轉移電流	A	1750
額定短時工頻耐受電壓	KV	42
額定雷電沖擊耐受電壓	KV	75
額定短時工頻耐受電壓（斷口）	KV	48
額定雷電沖擊耐受電壓（斷口）	KV	85
防護等J	II/III	IP3X
負荷開關機械壽命	次	3000
接地開關機械壽命	次	2000
