- 產品名稱：3051TG羅斯蒙特壓力變送器
- 添加時間：2013-07-18 17:15:37
- 推薦度：
介紹：

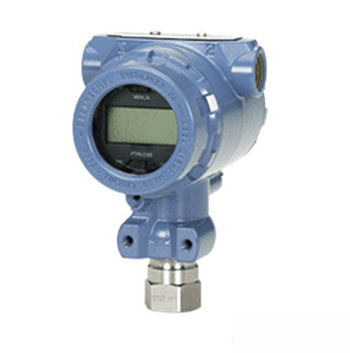

3051TG羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現優化的測量概念。
一、產品概述：
羅斯蒙特的3051TG壓力變送器，3051TAJ壓變送器集傳感器、電子技術與單隔離膜片設計與一體，實現表壓和J壓測量的校驗量程從0.3到10000psi 。3051T型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中芯的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051APJ壓變送器，低壓側始終保持一個參考?jí)毫Α鞲心て拇笪灰屏繛?.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容J板檢測傳感膜片的位置。傳感膜片和電容J板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
二、技術參數：
總體性能：±0.15%FS
精度：±0.075%FS
J對壓力：校驗量程從0.3至10000psi
表壓：校驗量程從0.3至10000psi
不銹鋼與哈氏合金CR過程隔離膜片
單隔離膜片設計
灌充液：硅油與惰性油
可選DIN與Autoclave相配的過程連接
三、選型指南：
|
型號
|
變送器類型
|
||||
|
3051TG
3051TA |
表壓變送器
J對壓力變送器 |
||||
|
代碼
|
|
||||
|
1
2 3 4 5 |
|
||||
|
代碼
|
輸出
|
||||
|
A
M(1) |
4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2) |
||||
|
代碼
|
過程連接型式
|
||||
|
2A
2B 2C 2F |
1/4-18NPT陰螺紋
1/2-14NPT陰螺紋 G1/2AA DIN 16288陽螺紋(僅限量程1-4，SST) 錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave(包括壓蓋與篩，僅限量程5SST) |
||||
|
代碼
|
|
||||
|
2(2)
3(3) |
|
||||
|
代碼
|
灌充液
|
||||
|
1
2 |
硅油
惰性液(Fluorinert FC-43) |
||||
|
代碼
|
|
||||
|
A
B C D J K L |
|
||||
羅斯蒙特3051TG/TA壓力變送器典型型號:
3051TG1A2B21AB4K5M5
3051TG2A2B21AB4E5M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4K5M5
3051TG4A2B21AB4K5M5
3051TA1A2B21AB4K5M5
3051TA2A2B21AB4M5
3051TA2A2B21AB4M5
專題： 天彩儀器儀表
3051TG1A2B21AB4K5M5
3051TG2A2B21AB4E5M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4K5M5
3051TG4A2B21AB4K5M5
3051TA1A2B21AB4K5M5
3051TA2A2B21AB4M5
3051TA2A2B21AB4M5
