一、概述

耐高溫補償導線一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等******性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。

本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。

二、產品標準

1、產品執行標準：GB/T4989-94(等效采用IEC584-3標準)

2、額定溫度：-60℃～+350℃

3、屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲

4、絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維

5、導體更高 工作溫度：

耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180℃

普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯烴70℃、交聯型90℃和125℃

三、型號分度和絕緣著色

型號	分度號	配用熱電偶	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
BC	B	鉑銠30-鉑銠6	銅	銅		灰
SC	S	鉑銠10-鉑	SPC( 銅 )	SNC( 銅鎳0.6)	紅	綠
RC	R	鉑銠13-鉑	RPC( 銅 )	RNC( 銅鎳0.6)	紅	綠
KCA	K	鎳鉻-鎳硅	KPCA( 鐵 )	KNCA( 銅鎳 2)	紅	藍
KCB			KPCB( 銅 )	KNCB( 銅鎳 4)	紅	藍

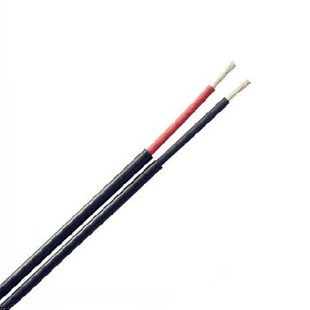

KX			KPX( 鎳鉻 10)	KNX( 鎳硅 3)	紅	黑
NC	N	鎳鉻硅-鎳硅	NPC( 鐵 )	NNC( 銅鎳 18)	紅	灰
NX			NPX( 鎳鉻 14 硅)	NNX( 鎳硅 4)	紅	灰
EX	E	鎳硅-鎳硅	EPX( 鎳鉻 10)	ENX( 銅鎳 45)	紅	棕
JX	J	鐵-銅鎳	JPX( 鐵 )	JNX( 銅鎳 45)	紅	紫
TX	T	銅-銅鎳	TPX( 銅 )	TNX( 銅鎳 45)	紅	白
WC3/25	WRe3-WRe25	鎢-鎢25	WPC3/25	WNC3/25	紅	黃
WC5/26	WRe5-WRe26	鎢錸5-鎢錸26	WPC5/26	WNC5/26	紅	橙

四、使用分類及護層顏色

使用分類		精度等級及標志		護層著色
		普通級	精密級	普通級	精密級
一般用	G	B	A	黑色	灰色
耐熱用	H	B	A	黑色	******
