氟塑料J緣耐高溫控制電纜
 一、產品特點及用途
氟塑料J緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能，廣泛適用于石油、化工、電力、冶金等支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
二、產品執行標準
本產品執行Q/AT2003-11
三、使用特性
1、交流額定電壓：(U0/U)450/750V；
2、電纜導體長期允許工作溫度為200℃和75℃兩種；
3、低環境溫度：固定敷設-60℃，非固定敷設-20℃；
4、安裝敷設溫度：不低于-25℃；
5、敷設推薦的允許彎曲半徑：不小于電纜外徑的8倍。
四、基本型號及M稱

型    號	產    品    M    稱
KFF	銅芯氟塑料J緣及護套控制電纜
KFFR	銅芯氟塑料J緣護套控制軟電纜
KFFP	銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜
KFFRP	銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜
KFFP2	銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜
KFFRP2	銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜
KFF22	銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜
KFFP22	銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜
KFFP2-22	銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜
KFG	銅芯氟塑料J緣硅橡膠護套控制電纜
KFGR	銅芯氟塑料J緣硅橡膠護套控制軟電纜
KFGP	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜
KFGRP	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜
KFG22	銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜
KFGP22	銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜
KFGR22	銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜
KFGRP32	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜
ZR192-KFF	銅芯氟塑料J緣及護套控制電纜
ZR192-KFFR	銅芯氟塑料J緣及護套控制軟電纜
ZR192-KFFP	銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜
ZR192-KFFRP	銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜
ZR192-KFFP2	銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜
ZR192-KFFRP2	銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜
ZR192-KFF22	銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜
ZR192-KFFP22	銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR192-KFFP2-22	銅芯氟塑料J緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜
ZR192-KFG	銅芯氟塑料J緣硅橡膠護套控制電纜
ZR192-KFGR	銅芯氟塑料J緣硅橡膠護套控制軟電纜
ZR192-KFGP	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜
ZR192-KFGRP	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜
ZR192-KFG22	銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜
ZR192-KFGP22	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR192-KFGR32	銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜
ZR192-KFGRP32	銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜
NH-KFF	銅芯氟塑料J緣及護套防火控制電纜
NH-KFFR	銅芯氟塑料J緣及護套防火控制軟電纜

注:氟塑料產地日本大金公司,硅橡膠地美國CE公司。
五、主要技術指標

項目	單位	技術指標
20℃時導體直流電阻≤	Ω/km	截面	0.75mm2		1.0mm2		1.5mm2		2.5mm2
		鍍層	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
		A，B類	24.5	24.7	18.1	18.2	12.1	12.2	7.41	7.56
		R類	26.0	26.7	9.5	20.0	13.3	13.7	7.98	8.21
試驗電壓	kv/5min	2.5

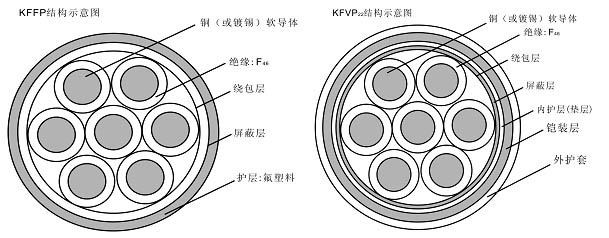

六、產品結構示意圖
